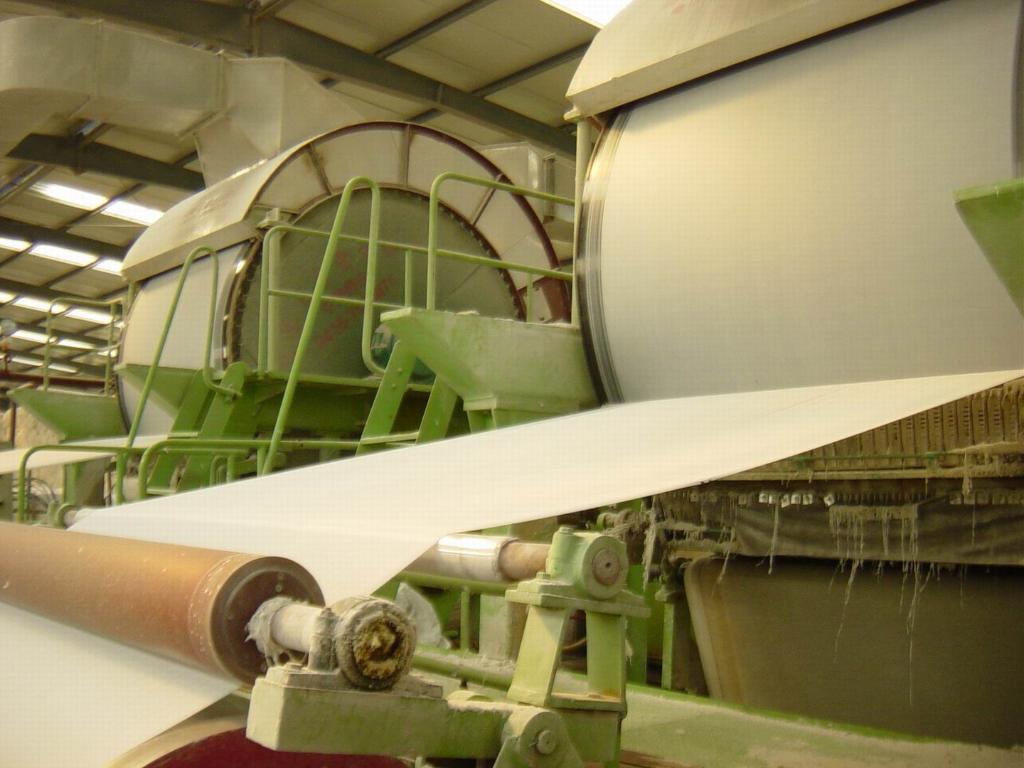

Kağıt Üretiminde Buhar Kullanımı
Kağıt üretiminde kurutma silindirlerinde sıcaklıkların farklı olması istenir.
- Kağıt hamurunun geldiği ilk silindir grubunda, silindir yüzey sıcaklıklarının 120-130 °C olması istenir. Bu sıcaklığın sağlanması için bu silindirlere gönderilen buhar basıncının 3 bar civarında olmalıdır. Bu silindir GURUBU DÜŞÜK BASINÇ GURUBU dur.
- Orta silindir gurubunda ise sıcaklıkların 150-160 °C olması gerekir. Bu ORTA BASINÇ GURUBU silindirlerde kullanılacak buhar basıncının ise 5-6 bar civarında olmalıdır.
- Kağıdın kurutulduğu bölümde ise sıcaklıkların 180 °C civarında olması gerekir. YÜKSEK BASINÇ GURUBUNU oluşturan bu silindirlere gönderilen buhar basıncının ise 8 bar veya daha yüksek olmalıdır.
Kağıt üretiminde kurutma silindirlerinde sıcaklıkların farklı olması istenir.
- Kağıt hamurunun geldiği ilk silindir grubunda, silindir yüzey sıcaklıklarının 120-130 °C olması istenir. Bu sıcaklığın sağlanması için bu silindirlere gönderilen buhar basıncının 3 bar civarında olmalıdır. Bu silindir GURUBU DÜŞÜK BASINÇ GURUBU dur.
- Orta silindir gurubunda ise sıcaklıkların 150-160 °C olması gerekir. Bu ORTA BASINÇ GURUBU silindirlerde kullanılacak buhar basıncının ise 5-6 bar civarında olmalıdır.
- Kağıdın kurutulduğu bölümde ise sıcaklıkların 180 °C civarında olması gerekir. YÜKSEK BASINÇ GURUBUNU oluşturan bu silindirlere gönderilen buhar basıncının ise 8 bar veya daha yüksek olmalıdır.
Bu sıcaklıklar, kurutma silindirlerinin hızına ve tipine göre farklılık gösterebilir.
Isı ekonomisi düşünülmeden tasarlanan bir tesiste, kazandan gelen buhar, her guruba istenen basınca kadar basınç düşürücü kullanılarak sevk edilir. Oysa ısı ekonomisi açısından bu uygulama yanlıştır.

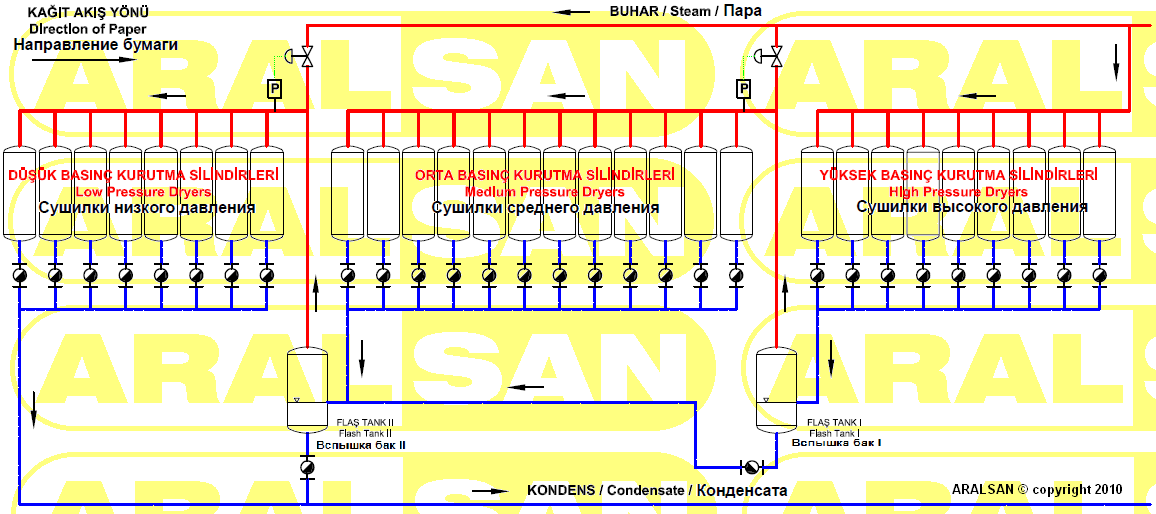

Bu tip farklı basınç guruplarında buharın kullanıldığı sistemlerde uygulanması gereken sistemlerden biri KASKAD SİSTEM dir. Bir diğer sistem ise, kaskad sistemle birlikte termo-komprör uygulamasıdır. Termo-kompresör uygulaması sitemizde ayrıca ele alınmıştır. Kaskad sistemin genel uygulama prensibi ise aşağıdaki şekilde gösterilmiştir:
Bu sistemde, kazandan gelen buhar önce yüksek basınç kurutma slindirlerine gönderilir. Bu silindirlerden çıkan kondens, bir flaş tankta (FLAŞ TANK I) toplanır. Kondens, tank içinde orta basınç gurubu basıncına kadar genişletilir. Oluşan flaş buhar orta basınç gurubuna sevk edilirken, kondens de orta basınç gurubu kondensini toplayan, ikinci flaş tanka (FLAŞ TANK II) sevk edilir. Orta basınç gurubuna sevk edilen buhar, yüksek basınç hattından gelen ve basınç düşürücü ile basıncı orta basınç gurubu basıncına düşürülen buhar ile takviye edilir.
Orta basınç gurubu kondensi ise FLAŞ TANK II'de toplanır. Tank basıncının, düşük basınç gurubu basıncına kadar genişletilmesi ile oluşan flaş buhar ise düşük basınç gurubu kurutma silindirlerine sevk edilir. Aynı şekilde, düşük basınç buhar, ana buhar hattından basıncı düşürülerek çekilen buhar ile takviye edilir.
Düşük basınç gurubundan alınan kondens ısısı ise, kondensin, bu basınç gurubuna göre düzenlenmiş KAPALI KONDENS TANKINA sevkiyle geri kazanılabilir veya başka bir yöntemle ısı geri kazanımı yapılabilir.
Kaskad sistemin iyi bir sonuç vermesi için, sistemin iyi bir mühendislik bilgisiyle tasarlanması ve özellikle akış ve basınç dengelemesininin çok iyi yapılması gerekir.
Sonuç olarak, sistemin incelenmesinden görülebileceği gibi, KASKAD SİSTEM, sıradan bir buhar sistemine göre büyük bir ısı ekonomisi sağlayarak, % 15-20 mertebesinde kazanç oluşturur.
Uygulama detayları için şirketimizi aramanızda yarar vardır.
Orta basınç gurubu kondensi ise FLAŞ TANK II'de toplanır. Tank basıncının, düşük basınç gurubu basıncına kadar genişletilmesi ile oluşan flaş buhar ise düşük basınç gurubu kurutma silindirlerine sevk edilir. Aynı şekilde, düşük basınç buhar, ana buhar hattından basıncı düşürülerek çekilen buhar ile takviye edilir.
Düşük basınç gurubundan alınan kondens ısısı ise, kondensin, bu basınç gurubuna göre düzenlenmiş KAPALI KONDENS TANKINA sevkiyle geri kazanılabilir veya başka bir yöntemle ısı geri kazanımı yapılabilir.
Kaskad sistemin iyi bir sonuç vermesi için, sistemin iyi bir mühendislik bilgisiyle tasarlanması ve özellikle akış ve basınç dengelemesininin çok iyi yapılması gerekir.
Sonuç olarak, sistemin incelenmesinden görülebileceği gibi, KASKAD SİSTEM, sıradan bir buhar sistemine göre büyük bir ısı ekonomisi sağlayarak, % 15-20 mertebesinde kazanç oluşturur.
Uygulama detayları için şirketimizi aramanızda yarar vardır.
