Yem Üretiminde Buhar Kullanımı
Yem üretiminde buhar tüketimi, saatlik yem üretimine göre değişkenlik gösterir. Tıpkı bir aracın 120 km/h hızla giderken km başına yakıt tüketiminin, 90 km/h hıza göre daha fazla olacağı gibi, yem üretiminde de yem üretim hızı arttıkça, buhar tüketimi de artar. Yani saatte üretilen yem miktarı arttıkça, üretilen yemin her tonu için harcanan buhar da artar.
Örneğin saatte 5 ton yem üretilirken pelet presinde ton başına yaklaşık 40 kg civarında buhar harcanırken, saatte 15 ton yem üretiminde, bu kez pelet presi ton başına 60 kg/h buhar tüketir.
Örneğin saatte 5 ton yem üretilirken pelet presinde ton başına yaklaşık 40 kg civarında buhar harcanırken, saatte 15 ton yem üretiminde, bu kez pelet presi ton başına 60 kg/h buhar tüketir.
Yem üretiminde buhar tüketimi, saatlik yem üretimine göre değişkenlik gösterir. Tıpkı bir aracın 120 km/h hızla giderken km başına yakıt tüketiminin, 90 km/h hıza göre daha fazla olacağı gibi, yem üretiminde de yem üretim hızı arttıkça, buhar tüketimi de artar. Yani saatte üretilen yem miktarı arttıkça, üretilen yemin her tonu için harcanan buhar da artar.
Örneğin saatte 5 ton yem üretilirken pelet presinde ton başına yaklaşık 40 kg civarında buhar harcanırken, saatte 15 ton yem üretiminde, bu kez pelet presi ton başına 60 kg/h buhar tüketir.

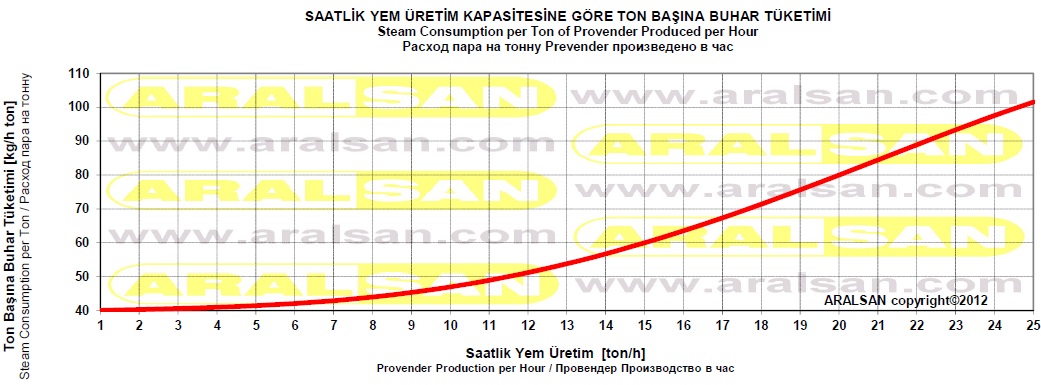

Pelet presinde üretilen yemin her tonu için ton başına harcanan buhar tüketimi ile toplam buhar tüketimi aşağıdaki tabloda gösterilmiştir.Bu değerlerin eğrileri de ayrıca görsel algılama kolaylığı için tablonun altında yer almıştır. Ayrıca değişik yakıtların kullanımında, pelet üretim miktarına bağlı olarak yakıt tüketim miktarları da verilmiştir.
Örneğin saatte 5 ton yem üretilirken pelet presinde ton başına yaklaşık 40 kg civarında buhar harcanırken, saatte 15 ton yem üretiminde, bu kez pelet presi ton başına 60 kg/h buhar tüketir.
Pelet presinde üretilen yemin her tonu için ton başına harcanan buhar tüketimi ile toplam buhar tüketimi aşağıdaki tabloda gösterilmiştir.Bu değerlerin eğrileri de ayrıca görsel algılama kolaylığı için tablonun altında yer almıştır. Ayrıca değişik yakıtların kullanımında, pelet üretim miktarına bağlı olarak yakıt tüketim miktarları da verilmiştir.
|
ARALSAN BİLGİ SAYFASI INFORMATION SHEET / ИНФОРМАЦИОННАЯ СПРАВКА |
www.aralsan.com |
 |
||||||||||
|
YEM ÜRETİMİNDE PELET PRESİ BUHAR VE YAKIT TÜKETİMİ STEAM AND FUEL CONSUMPTION AT PELLET PRESS FOR PROVENDER PRODUCTION Паровые и расход топлива на производство кормов с помощью гранул пресс (Pelet presi kataloglarındaki değerlerlerle burada verilen değerleri kontrol ediniz) (Please check the values with the values in the catalogues of pellet press / Пожалуйста, проверьте значения со значениями в каталогах гранул пресса) |
||||||||||||
|
Saatlik Yem Üretimi
Provender Production per Hour Провендер Производство в час |
Ton Başına Buhar Tüketimi
Steam Consumption per Ton of Provender Расход пара на тонну Провендер |
Toplam Buhar İhtiyacı
Total Steam Consumption Общее потребление пара |
Buhar Kazanı Kapasitesi
Steam Boiler Capacity Паровой котел мощностью |
Saatlik Yakıt Tüketimi
(20 °C besi suyu giriş sıcaklığı ve 6 bar buhar basıncı için geçerlidir) Fuel Consumption per Hour (Valid for 20 °C of feed water temperature and 6 bar of steam pressure) Расход топлива в час (Действительно для 20 °С на входе воды до 6 бар давления пара) |
||||||||
|
Doğal Gaz
Natural Gas
Природный газ
|
CNG | LNG | LPG |
Motorin
Diesel Oil
Дизельное топливо
|
Fuel-Oil 4
Heavy Oil 4
Тяжелая масло 4
|
Fuel-Oil 6
Heavy Oil 6
Тяжелая масло 6
|
Kömür
Coal
Уголь
5000 kcal/kg 20900 kJ/kg |
Kömür
Coal
Уголь
7000 kcal/kg 29260 kJ/kg |
||||
| [ton/h] | [kg/h ton] | [kg/h] | [kg/h] | [Nm³/h] | [Nm³/h] | [Nm³/h] | [kg/h] | [kg/h] | [kg/h] | [kg/h] | [kg/h] | [kg/h] |
| 1 | 40.1 | 40 | 50 | 3.4 | 3.0 | 2.9 | 2.5 | 2.9 | 3.0 | 3.3 | 6.0 | 4.3 |
| 2 | 40.3 | 81 | 100 | 6.8 | 6.1 | 5.8 | 5.0 | 5.8 | 6.1 | 6.6 | 12.2 | 8.7 |
| 3 | 40.6 | 122 | 150 | 10.3 | 9.3 | 8.8 | 7.6 | 8.7 | 9.2 | 10.0 | 18.4 | 13.1 |
| 4 | 41.0 | 164 | 200 | 13.8 | 12.5 | 11.8 | 10.2 | 11.7 | 12.4 | 13.4 | 24.7 | 17.6 |
| 5 | 41.5 | 207 | 250 | 17.5 | 15.8 | 14.9 | 12.9 | 14.8 | 15.7 | 17.0 | 31.2 | 22.3 |
| 6 | 42.1 | 253 | 300 | 21.3 | 19.2 | 18.2 | 15.7 | 18.0 | 19.2 | 20.7 | 38.0 | 27.2 |
| 7 | 42.9 | 301 | 350 | 25.3 | 22.8 | 21.7 | 18.7 | 21.4 | 22.8 | 24.6 | 45.3 | 32.3 |
| 8 | 44.0 | 352 | 400 | 29.7 | 26.8 | 25.4 | 21.9 | 25.1 | 26.7 | 28.8 | 53.0 | 37.9 |
| 9 | 45.4 | 408 | 500 | 34.4 | 31.0 | 29.4 | 25.4 | 29.1 | 31.0 | 33.4 | 61.5 | 43.9 |
| 10 | 47.0 | 470 | 600 | 39.6 | 35.7 | 33.9 | 29.2 | 33.5 | 35.6 | 38.5 | 70.8 | 50.6 |
| 11 | 49.0 | 538 | 600 | 45.4 | 40.9 | 38.8 | 33.4 | 38.4 | 40.8 | 44.1 | 81.1 | 57.9 |
| 12 | 51.2 | 615 | 700 | 51.8 | 46.7 | 44.3 | 38.2 | 43.8 | 46.6 | 50.3 | 92.6 | 66.1 |
| 13 | 53.8 | 700 | 800 | 59.0 | 53.2 | 50.4 | 43.5 | 49.9 | 53.1 | 57.3 | 105.4 | 75.3 |
| 14 | 56.8 | 795 | 900 | 67.0 | 60.4 | 57.3 | 49.4 | 56.7 | 60.3 | 65.0 | 119.7 | 85.5 |
| 15 | 60.0 | 900 | 1 000 | 75.9 | 68.4 | 64.9 | 55.9 | 64.2 | 68.3 | 73.7 | 135.5 | 96.8 |
| 16 | 63.5 | 1 017 | 1 250 | 85.7 | 77.2 | 73.3 | 63.1 | 72.5 | 77.1 | 83.2 | 153.1 | 109.3 |
| 17 | 67.3 | 1 145 | 1 250 | 96.5 | 87.0 | 82.5 | 71.1 | 81.6 | 86.8 | 93.7 | 172.4 | 123.1 |
| 18 | 71.4 | 1 285 | 1 500 | 108.4 | 97.6 | 92.6 | 79.8 | 91.6 | 97.5 | 105.2 | 193.5 | 138.2 |
| 19 | 75.6 | 1 437 | 1 750 | 121.2 | 109.2 | 103.6 | 89.2 | 102.5 | 109.0 | 117.6 | 216.4 | 154.6 |
| 20 | 80.0 | 1 600 | 1 750 | 134.9 | 121.6 | 115.3 | 99.4 | 114.1 | 121.3 | 130.9 | 240.9 | 172.1 |
| 21 | 84.5 | 1 774 | 2 000 | 149.5 | 134.8 | 127.9 | 110.2 | 126.5 | 134.5 | 145.2 | 267.1 | 190.8 |
| 22 | 88.9 | 1 956 | 2 250 | 165.0 | 148.6 | 141.0 | 121.5 | 139.5 | 148.4 | 160.1 | 294.6 | 210.4 |
| 23 | 93.3 | 2 146 | 2 500 | 181.0 | 163.1 | 154.7 | 133.3 | 153.0 | 162.8 | 175.6 | 323.2 | 230.8 |
| 24 | 97.5 | 2 341 | 2 500 | 197.4 | 177.9 | 168.8 | 145.4 | 166.9 | 177.5 | 191.6 | 352.5 | 251.8 |
| 25 | 101.5 | 2 538 | 2 750 | 214.0 | 192.8 | 182.9 | 157.6 | 181.0 | 192.5 | 207.7 | 382.2 | 273.0 |
|

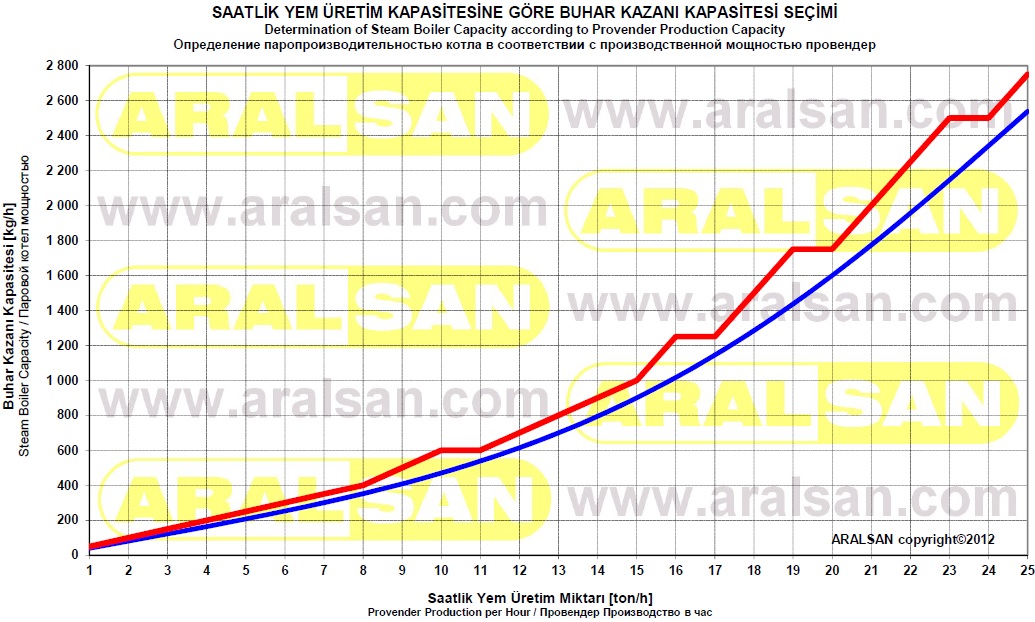

Mavi çizgi buhar tüketimini, kırmızı çizgi ise bu tüketim değeri için seçilen buhar kazanı kapasitesini göstermektedir.
|
||||||||||||
|
2. Sürüm 2nd Version 2-й вариант 06.12.2012 |
Bu sayfanın telif hakkı Aralsan'a aittir. Herhangi bir yöntemle kopyalanamaz. Ancak kaynak gösterilerek alıntı yapılabilir. ARALSAN © copyright 2011 All rights of this page are reserved. It can not be copied in anyway. It may be quoted only by indicating source. Все права на этой странице защищены. Она не может быть скопирован в любом случае. Это может только цитирует с указанием источника. |
|||||||||||
Bu değerler doğrudan yem üretim tesisinde yapılan ölçümler sonucu elde edilen bigilerle oluşturulmuştur. Buhar tüketim eğrisinden de görüldüğü gibi, yem üretiminde pelet presi buhar tüketimi doğrusal değildir. Dolayısıyla, yem üretimi için buhar kazanı kapasitesi seçilirken, özellikle yüksek kapasiteli yem üretim presleri için bu değişime dikkat edilmelidir.
Üretim sırasında pelet presine gönderilen buharın tümüyle kuru ve sıcaklığının 120 ºC civarında olması istenir. Bunun sağlanabilmesi için, buhar kazanının 6 bar'da işletilmesi ve prese kadar buharın bu basınçta sevk edilmesi gerekir. Hatlardaki yoğuşmanın alınması için pres girişi öncesi bir buhar seperatörü kullanılmalı ve su zerreciklerinden arındırılmış olan buharın basıncı, hemen pres girişi öncesinde bir basınç düşürücü ile 1 bar'a düşürülmelidir. Bu şekilde hem istenen 120 ºCsıcaklık sağlanacak ve hem de basınç düşürme işlemi sonucu buhar kuruluğu artacaktır.
Kullanılan buhar seperatöründen alınan kondens ise, bir kondens hattı üzerinden kazan su besleme (kondens) tankına geri gönderilmelidir. Böyle bu kondens ısısı da geri kazanılmış olacaktır.
Yem tesisi için buhar kazanı ve tesisat elemanlarının seçimi ile diğer tesisat ayrıntıları için firmamızı aramanızda yarar vardır.
Üretim sırasında pelet presine gönderilen buharın tümüyle kuru ve sıcaklığının 120 ºC civarında olması istenir. Bunun sağlanabilmesi için, buhar kazanının 6 bar'da işletilmesi ve prese kadar buharın bu basınçta sevk edilmesi gerekir. Hatlardaki yoğuşmanın alınması için pres girişi öncesi bir buhar seperatörü kullanılmalı ve su zerreciklerinden arındırılmış olan buharın basıncı, hemen pres girişi öncesinde bir basınç düşürücü ile 1 bar'a düşürülmelidir. Bu şekilde hem istenen 120 ºCsıcaklık sağlanacak ve hem de basınç düşürme işlemi sonucu buhar kuruluğu artacaktır.
Kullanılan buhar seperatöründen alınan kondens ise, bir kondens hattı üzerinden kazan su besleme (kondens) tankına geri gönderilmelidir. Böyle bu kondens ısısı da geri kazanılmış olacaktır.
Yem tesisi için buhar kazanı ve tesisat elemanlarının seçimi ile diğer tesisat ayrıntıları için firmamızı aramanızda yarar vardır.
